2 qatlı Alüminium Pcb Məhsulun Təqdimatıï¼
Jiubao 2 Layer Alüminium PCB, 1 qatlı alüminium əsas pcb-nin metallığını və təhlükəsizliyini miras alır və adi PCB-nin (FR4 PCB) mürəkkəb və dəqiq naqillərini həyata keçirə bilər. 2 qatlı alüminium substrat pcb istilik yayma alüminiumunun, keçirici misin, izolyasiya qatranının və istilik filminin xüsusiyyətlərini elektron dövrə lövhələrinə mükəmməl şəkildə tətbiq edir. 2 qatlı alüminium substrat pcb müstəqil olaraq məhsulun hər iki tərəfinə naqil edilə bilər və daha böyük bir şəbəkə yaratmaq üçün deşiklər vasitəsilə elektroliz vasitəsilə hər iki tərəfdəki xətlərlə əlaqə qura bilər. 2 qatlı alüminium substrat pcb-nin naqil dizaynını daha çevik edin, daha mürəkkəb iş sahələrinə cavab verə bilər. O, "SMT"nin doldurulmasını, məftil və məhsulun hər iki tərəfinə bağlamanı həyata keçirə bilər. 2 qatlı alüminium substrat pcb yüksək səmərəli istilik keçiriciliyi, istilik yayılması, izolyasiya təhlükəsizliyi və uzun xidmət müddətini birləşdirir.

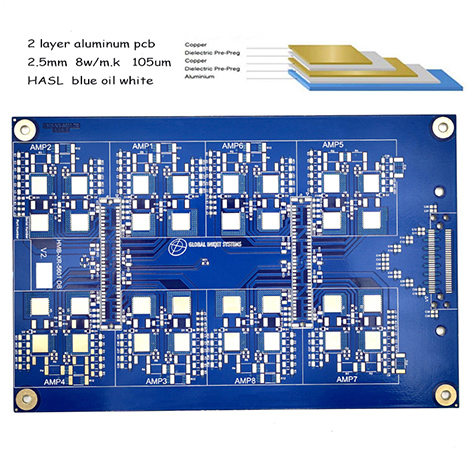

2 qatlı alüminium substrat Pcb məhsul strukturunun sxematik diaqramı:
2 qatlı Alüminium Substrat Pcb Məhsulunun Ön və Arxasının Sxematik Diaqramı:
2 qatlı Alüminium Substrat Pcb Məhsulu İstehsalı və İstehsal Prosesi İstehsal Təlimatları
Substrat |
Alüminium (5052) |
Qat sayı |
1L |
Qalınlıq (mm) |
0,8MM~5,0MM (±10%) |
İstilik keçiriciliyi (dielektrik təbəqə) |
0,8/1,5/ 2,0/3,0 Vt/m.K. |
Mis folqa qalınlığı (um) |
35/70/105/140um |
Lehim maskası rəngi |
ağ/qara/mat qara/qırmızı/yaşıl/mavi/mat yaşıl |
Substrat |
Alüminium (5052) |
Qat sayı |
2L |
Qalınlıq (mm) |
0,8/1,0/1,2/ 1,5/1,6/2,0/2,5/3,0MM (±10%) |
İstilik keçiriciliyi (dielektrik təbəqə) (W/m-k) |
0,8/1,5/ 2,0/3,0 Vt/m.K. |
Mis folqa qalınlığı (um) |
35 /70 /105 / 140 um |
Lehim maskası rəngi |
ağ/qara/mat qara/qırmızı/yaşıl/mavi/mat yaşıl |
Xarakter rəngi |
ağ/qara/narıncı/qırmızı/mavi |
Formalaşdırma üsulları |
CNC gongs, CNC V-kəsici, qəlib formalaşması, lazer kəsmə və freze |
Yoxlama testi |
AOI; yüksək sürətli uçan zond; e-test; Gərginlik testi |
Səthi emal prosesi |
HASL FREE LEAD DNIG; OSP |
Çatdırılma vaxtı |
6-8 gün |
ağ/qara/narıncı/qırmızı/mavi |
Formalaşdırma üsulları |
CNC gongs, CNC V-kəsici, qəlib formalaşması, lazer kəsmə və freze |
Yoxlama testi |
AOI; yüksək sürətli uçan zond; e-test; Gərginlik testi |
Səthi emal prosesi |
HASL PULSUZ LEAD DNIG OSP |
Çatdırılma vaxtı |
4-5 gün. |
2 qatlı Alüminium Substrat Pcb Məhsullarının Tətbiq Vəziyyətləri:
Fənərlər, sənaye nəzarəti mədənçi lampaları, avtomobil LED işıqları, səhnə proyeksiya işıqları, proyeksiya avadanlığı, LED küçə işıqları və müxtəlif dəqiq və yüksək tələbatlı istilik yayılması işıqlandırma cihazları
2 qatlı Alüminium Substrat Pcb Məhsullarının üstünlükləri
Uzun xidmət müddəti, səmərəli istilik yayılması performansı, sabit, geniş tətbiq diapazonu
Tez-tez verilən suallar
Q1. Siz istehsalçısınız? Sizin fabrikiniz var?
Cavab: Biz 12 ildən artıqdır ki, çap dövrə lövhələrinin peşəkar istehsalçısıyıq. Bizim fabriklərimiz var və fabriklərimizin şəkillərini görə bilərsiniz.
Q2. Nümunələri pulsuz əldə edə bilərəmmi? Pulsuz göndərmək mümkündürmü?
Cavab: Bəli, bütün detalları danışdıqdan və təsdiqlədikdən sonra sizə pulsuz nümunələr verə bilərik. Ancaq pulsuz çatdırılma xidməti göstərmirik, çoxlu məhsul alsanız, sizə bəzi endirimlər edəcəyik.
Q3. OEM edirsiniz?
Cavab: Bəli. Biz çap dövrə lövhələrinin istehsalçısıyıq. Bütün PCB prosesi üçün dəqiq yoxlanılan və göndərilən zavodlarımız və xüsusi avtomatlaşdırma avadanlıqlarımız var.
Q4. Çatdırılma vaxtı nədir?
Cavab: Çatdırılmamıza vaxtında zəmanət verilir. İstehsal layihəsinin yekunlaşdırılmasından başlayaraq, 1 qat alüminium substrat pcb: 2-3 gün; 2 qatlı alüminium substrat pcb: 6-8 gün; mis substrat pcb: 4-5 gün; 2 qatlı mis substrat pcb: 5-7 Gün; təbii ki, 48 saat ərzində sürətləndirilə bilər.
Q5. 4 qatlı alüminium PCB istehsal edilə bilərmi?
Cavab: Bəli, biz çap dövrə lövhəsi istehsalçısıyıq, 4 qatlı alüminium PCB istehsal oluna bilər, elektron lövhənin struktur qatını təsvir edin, təsdiq etmək üçün pcb@jbmcpcb.com elektron poçtumuza Gerber məlumatını göndərin.
