SMT Məclisi

Jiubao SMT Assambleyasını fabrikimizdən alacağınıza əmin ola bilərsiniz. Həyatımız getdikcə elektron məhsullardan ayrılmaz hala gəldikcə, elektron məhsulların geniş istifadəsi getdikcə daha çox şirkətin elektron məhsul sənayesinə qoşulmasına səbəb oldu.

Sorğu göndərin

Məhsul təsviri

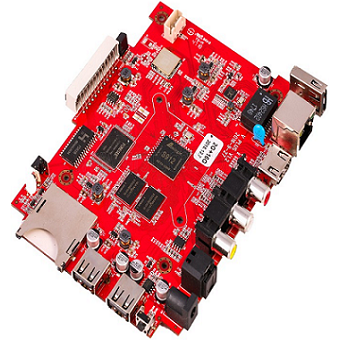

SMT Məclisi

Jiubao SMT Assambleyasını fabrikimizdən alacağınıza əmin ola bilərsiniz. Həyatımız getdikcə elektron məhsullardan ayrılmaz hala gəldikcə, elektron məhsulların geniş istifadəsi getdikcə daha çox şirkətin elektron məhsul sənayesinə qoşulmasına səbəb oldu. Elektron məhsulların istehsalı üçün SMT çipinin emalı ilk növbədə ayrılmazdır.

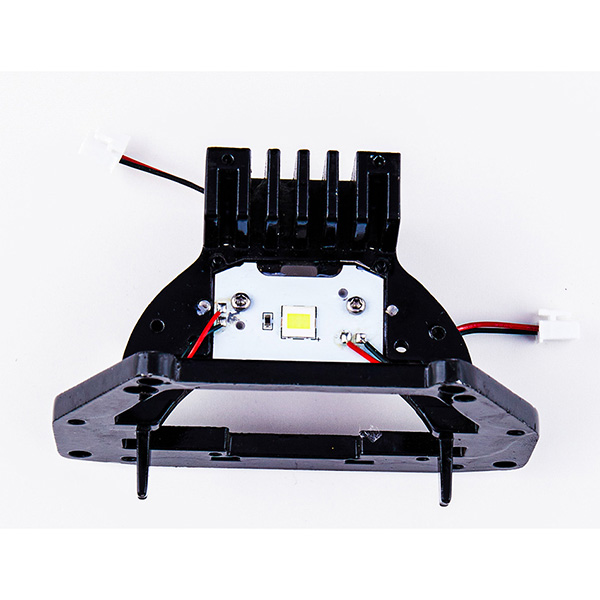

SMT Texnologiyası nədir?

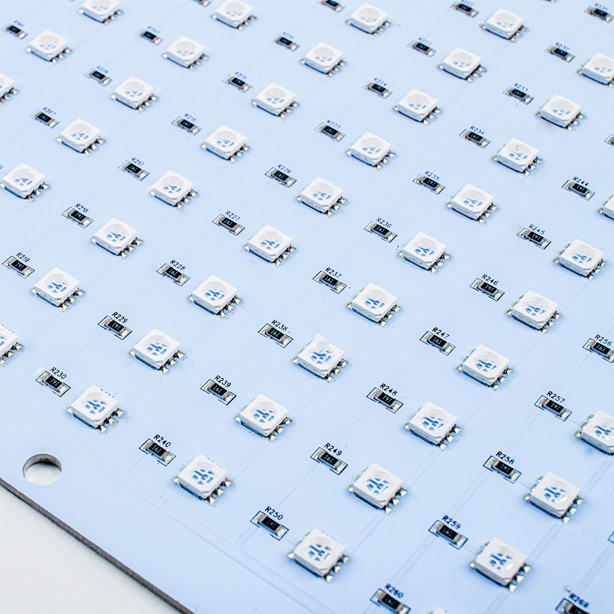

Səthə quraşdırılmış texnologiya SMT adlanır.
SMT yaması əslində PCB əsaslı emal seriyasıdır.
SMT, elektron montaj sənayesində məşhur texnologiya və proses olan səthə montaj texnologiyasıdır. SMT yaması PCB-yə əsaslanır. Birincisi, SMT lehimləmə materialı lehim pastası PCB çılpaq lövhəsinin yastıqlarına çap olunur. Sonra yerləşdirmə maşını istifadə olunur. Elektron komponentlər çılpaq PCB lövhəsinin yastıqlarına quraşdırılır və sonra PCB lövhəsi lehimləmə üçün yenidən lehimləmə üçün göndərilir. SMT yaması bir sıra proseslər vasitəsilə elektron komponentləri çılpaq PCB lövhəsinə quraşdırmaqdan ibarətdir.



Niyə SMT istifadə edin?

Elektron məhsullar miniatürləşdirmə, kiçik ölçülü, yüksək montaj sıxlığı və yüngül çəki ilə məşğul olur. SMD komponentlərinin həcmi və çəkisi ənənəvi plug-in komponentlərinin həcminin yalnız 1/10 hissəsidir. Ümumiyyətlə, SMT istifadə edildikdən sonra elektron məhsulların həcmi 40% ~ 60%, çəkisi isə 60% ~ 80% azalır. Əvvəllər istifadə edilmiş perforasiya edilmiş əlavə elementləri kiçildilə bilməz. Elektron məhsulların funksiyaları tam olmalıdır və istifadə olunan inteqral sxemlərdə (IC) perforasiya edilmiş komponentlər, xüsusilə də böyük miqyaslı və yüksək inteqrasiya olunmuş IC-lər olmamalıdır və səth montaj texnologiyasından istifadə edilməlidir. Məhsulun kütləvi istehsalı, istehsalın avtomatlaşdırılması, fabrik müştərilərin ehtiyaclarını ödəmək və bazarda rəqabət qabiliyyətini gücləndirmək, elektron komponentlərin inkişafı, inteqral sxemlərin (IC) inkişafı və çoxsaylı tətbiqləri üçün aşağı qiymətə və yüksək məhsuldarlığa malik yüksək keyfiyyətli məhsullar istehsal etməlidir. yarımkeçirici materiallar. Elektron texnologiya inqilabı vacibdir, JBPCB, PCB-dən PCBA-nın bir pəncərəli satınalma xidməti istehsalçısına qədər beynəlxalq elektron məhsul trendinə uyğundur.

SMT xüsusiyyətləri:

Yüksək etibarlılıq və güclü anti-vibrasiya qabiliyyəti. Lehim birləşməsinin qüsur dərəcəsi aşağıdır. Yaxşı yüksək tezlikli xüsusiyyətlər. Elektromaqnit və radiotezlik müdaxiləsi azalır.
Avtomatlaşdırmanı həyata keçirmək və istehsalın səmərəliliyini artırmaq asandır. Xərcləri 30%-dən 50%-ə qədər azaldın. Material, enerji, avadanlıq, işçi qüvvəsi, vaxt və s. qənaət edin.

SMT Çip Texnologiyası Prosesi:

SMT yamaq prosesi aşağıdakılara bölünür: lehim pastası çapı, SMT yaması, ara yoxlama, təkrar lehimləmə, sobadan sonrakı yoxlama, performans testi və yenidən işləmə. Aşağıdakılar JBPCB tərəfindən ətraflı şəkildə paylaşılır.



1. Lehim pastası printeri ilə lehim pastası çapı: onun funksiyası komponentlərin lehimlənməsinə hazırlamaq üçün lehim pastası və ya yamaq yapışqanını PCB-nin yastıqlarına sızdırmaqdır. İstifadə olunan avadanlıq SMT istehsal xəttinin ön sıralarında yerləşən lehim pastası çap maşınıdır.
2. İkitərəfli yamaq panelindən istifadə edərkən yapışqan paylamaq üçün yapışqan dispenserindən istifadə edin: o, PCB-nin sabit mövqeyinə yapışqan damcılayır və onun əsas funksiyası komponentləri PCB lövhəsinə bərkitməkdir. İstifadə olunan avadanlıq, SMT istehsal xəttinin ön ucunda və ya yoxlama avadanlığının arxasında yerləşən yapışqan dispenseridir.
3. Komponentləri quraşdırmaq üçün yerləşdirmə maşınından istifadə edin: onun funksiyası səthə quraşdırılmış komponentləri PCB-nin sabit mövqeyinə dəqiq şəkildə quraşdırmaqdır. İstifadə olunan avadanlıq SMT istehsal xəttində ekran çap maşınının arxasında yerləşən yerləşdirmə maşınıdır.
4. Yamaq yapışqanının bərkidilməsi: onun funksiyası yamaq yapışqanını əritməkdir ki, səthə quraşdırılmış komponentlər və PCB lövhəsi bir-birinə möhkəm yapışsın. İstifadə olunan avadanlıq, SMT istehsal xəttində yerləşdirmə maşınının arxasında yerləşən müalicəvi soba və ya təkrar lehimləmədir.
5. Reflow lehimləmə: Onun funksiyası lehim pastasını əritməkdir ki, səthə quraşdırılan komponentlər və PCB lövhəsi bir-birinə möhkəm bağlansın. İstifadə olunan avadanlıq, SMT istehsal xəttində yerləşdirmə maşınının arxasında yerləşən yenidən axan sobadır.
6. Reflow lehimli PCB-nin təmizlənməsi: onun funksiyası yığılmış PCB lövhəsində insan orqanizmi üçün zərərli olan flux kimi lehimləmə qalıqlarını təmizləməkdir. İstifadə olunan avadanlıq paltaryuyandır, yeri sabit olmaya bilər, onlayn ola bilər və ya olmaya bilər.
7. Təftiş: Onun funksiyası yığılmış PCB lövhəsinin qaynaq keyfiyyətini və montaj keyfiyyətini yoxlamaqdır. İstifadə olunan avadanlıqlara böyüdücü şüşə, mikroskop, in-line tester (İKT), uçan zond test cihazı, avtomatik optik yoxlama (AOI), X-RAY yoxlama sistemi, funksional test cihazı və s. daxildir. yoxlama ehtiyaclarına uyğun olaraq istehsal xətti.
8. Yenidən işləmə: Onun funksiyası nasazlığı aşkar etmiş PCB lövhəsini yenidən işləməkdir. İstifadə olunan alətlər lehimləmə dəmiri, yenidən işləmə stansiyası və s. İstehsal xəttinin istənilən yerində konfiqurasiya edilir.

SMT prosesində üç mühüm proses hansılardır?




SMT prosesində üç əsas addım lehim pastası çapı, komponentlərin yerləşdirilməsi və təkrar lehimləmədir.
Lehim pastasını çap edərkən əvvəlcə lehim pastası çap maşınının parametrlərinin düzgün qurulub-qoyulmadığını yoxlayın. Lövhənin lehim pastası, lehim pastasının hündürlüyünün qoyulmasından və ya "trapezoid" formasında olmasından asılı olmayaraq lehim yastıqlarında olmalıdır və lehim pastasının kənarlarında yuvarlaq künclər olmamalıdır və ya xov şəklində çökməlidir, lakin polad boşqab ayrıldıqda bəzi lehim pastasının çəkilməsi nəticəsində yaranan bəzi zirvə formalarına icazə verilir. Lehim pastası bərabər paylanmadıqda, kazıyıcı üzərində lehim pastasının qeyri-kafi və ya qeyri-bərabər paylandığını yoxlamaq lazımdır. Həmçinin çap edilmiş polad lövhəni və digər parametrləri yoxlayın. Nəhayət, lehim pastası quru deyil, parlaq və ya mikroskop altında nəm olmalıdır.
Komponentlərin yerləşdirilməsi Komponentləri lehim pastası ilə birinci lövhəyə yerləşdirməzdən əvvəl, əvvəlcə material rafının düzgün yerləşdirildiyini, komponentlərin düzgün olub-olmadığını və maşının düzgün vəziyyətdə olub olmadığını təsdiq etməlisiniz. İlk lövhə tamamlandıqdan sonra, hər bir hissənin düzgün yerləşdirildiyini və lehim pastasının üzərinə sadəcə "yerləşdirilmək" əvəzinə, lehim pastasının mərkəzinə yüngülcə basdığını ətraflı şəkildə yoxlamaq lazımdır. Əgər lehim pastasının mikroskop altında bir qədər girintili olduğunu görürsünüzsə, bu, yerləşdirmənin düzgün olduğunu göstərir. Bu, reflow zamanı komponentin "sürüşməsinin" qarşısını alır. Lehim pastasının səthinin hələ də yaş olub olmadığını bir daha təsdiqləmək lazımdır? Lövhə uzun müddət lehim pastası ilə çap edilmişdirsə, lehim pastası quru və çatlamış bir səthə sahib görünür. Bu cür lehim pastaları yenidən axan sobadan keçdikdən sonra yoxlanıla bilməyən "rozin lehim birləşmələri" (RSJ) yarada bilər. Bu tip kanifol lehim birləşmələri adətən keçid çuxurunun (Through Hole) yığılması prosesində tapılır, bu, komponent və yastıq arasında nazik şəffaf rozin təbəqəsi yaradır və istənilən elektrik ötürülməsini bloklayır. Son ikinci yoxlama l BOM-dakı (Materiallar Hesabatı) bütün komponentlər lövhədəki komponentlərə uyğundurmu? l Diodlar, tantal kondensatorları və IC komponentləri kimi bütün müsbət və mənfi həssas komponentlər düzgün istiqamətdə yerləşdirilibmi?



Yenidən axan soba: Yenidən axan temperatur əyrisi təyin edildikdən sonra (yəni bir çox lövhələr əvvəlcədən termocütlərlə ölçüldü və heç bir qüsur olmadığı müəyyən olundu), yalnız kəmiyyətdə böyük dəyişiklik olduqda və ya böyük bir qüsur meydana gəldikdə , reflow profilini tənzimləmək üçün xətt. Sözdə "mükəmməl" lehim birləşməsi görünüşün parlaq və hamar olduğunu bildirir, həmçinin pin ətrafında tam lehim örtüyü var. Rosin qalıqları ilə qarışmış bəzi oksidlər lehim birləşmələrinin yaxınlığında da görünə bilər ki, bu da axının təmizləmə funksiyasına malik olduğunu göstərir. Bu oksid normaldır və adətən PCB-dən ayrılır, lakin eyni zamanda axının təmizləmə effektinə görə komponentin üzərindəki sancaqlardan qopma ehtimalı daha yüksəkdir ki, bu da komponentin müəyyən müddət ərzində saxlanmış ola biləcəyini göstərir. Uzun müddət, hətta bir PCB-dən daha uzun. Köhnə və ya natamam qarışdırılmış lehim pastası lehim yastıqları və ya komponent sancaqları ilə zəif qaynaq nəticəsində kiçik lehim topları əmələ gətirə bilər (Qeyd: Kiçik lehim topları həmçinin lehim pastasında və ya yaşıl boyada nəmlik olması (Lehim maskası) kimi proses qüsurlarına görə də ola bilər. qüsurludur). Bununla belə, pis qaynaq vəziyyəti də pis idarəetmə ilə bağlı ola bilər, belə ki, bəzi lövhələr işçilərin əlləri ilə toxunub və uğursuzluğa səbəb olmaq üçün əllərdəki yağ yastiqciqlarda qalıb. Əlbəttə ki, bu fenomen lehim yastıqları və ya komponent ayaqları üzərində çox nazik qalay örtüklərindən də qaynaqlana bilər. Nəhayət, bir müfəttişin fikrincə, bir az boz lehim birləşməsinə çox köhnə lehim pastası, çox aşağı təkrar axıdma temperaturu, çox qısa təkrar axma vaxtı və ya yanlış təyin edilmiş yenidən axın profili və ya yenidən axın Qaynaq sobasının nasazlığı səbəb ola bilər. Kiçik lehim topları lövhənin bişirilməməsi və ya çox uzun müddət bişirilməsi və ya komponentin çox isti olması və ya komponentin qoyulması ola bilər. Yenidən axan sobaya girməzdən əvvəl kimsə komponenti tənzimlədi və lehim pastasını sıxdı. yastıqlardan kənar səbəb olur.
JB PCB ----- sürətli prototipləmədən kütləvi istehsala qədər bir pəncərəli Çin PCB və PCB montaj istehsalçısı, xidmətlərə daxildir: PCB dizaynı + PCB istehsalı + komponentlərin satın alınması + SMT montajı + plug-in montajı + BGA montajı + kabel montajı + funksiya Testi . Biz 100% orijinal və yeni komponentləri təmin edirik, heç vaxt qüsurlu və ya təkrar emal edilmiş hissələrdən istifadə etmirik.
Məhsulun keyfiyyətinə zəmanət verilir. ISO 9001 keyfiyyət idarəetmə sisteminə və IATF16949 sertifikatına tam uyğundur, göndərilməzdən əvvəl 100% tam sınaqdan keçirilir.
JBPCB-nin bütün istehsal prosesi ciddi şəkildə 8 yoxlama prosedurunu həyata keçirir və PCB montaj məhsullarının qüsurlu dərəcəsi <0,2% -dir. Fabrik direktorumuz PCBA fabrikinin idarə edilməsində 30 ildən çox təcrübəyə malikdir. O, bir çox tanınmış zavodlarda işləmiş, müxtəlif qabaqcıl idarəetmə üsullarını mənimsəmişdir. Onun rəhbərlik etdiyi fabrikin rəhbərliyi istehsalı əsaslı şəkildə təşkil edə, işçiləri çevik şəkildə yerləşdirə, müxtəlif anormal istehsal vəziyyətləri və fövqəladə hallarla asanlıqla mübarizə apara və istehsalın rəvan tərəqqisini təmin edə bilər.
Biz 100% orijinal və yeni komponentləri təmin edirik və heç vaxt qüsurlu və ya təkrar emal edilmiş hissələrdən istifadə etmirik.
JB PCB 2010-cu ildən bəri 12 ildən artıqdır ki, PCB sənayesində dərindən iştirak edir və PCB lövhələrinin keyfiyyətini müəyyən etmək üçün zəngin istehsal biliyinə və təcrübəsinə malikdir. Onların müvafiq olaraq öz PCB və PCBA fabrikləri var və onların fabrikləri sənaye resursları baxımından dünya şöhrətli PCB və PCBA montaj bir pəncərə xidmət təminatçılarıdır.
Buna görə də, müştərilər ümumi satınalma xərclərini azaltmaq və ümumi satınalma dövrünü qısaltmaq üçün bizdən PCB lövhələri və PCBA-nı birlikdə ala bilərlər.

Tez-tez verilən suallar

Q1: Siz SMT PCB montaj təchizatçısısınız?
Bəli, biz SMT PCB montaj istehsalçısıyıq, qabaqcıl SMT maşınlarımız var, Çindəki fabrikimizə xoş gəlmisiniz.
S2: Tələblərimizə uyğun olaraq PCB komponentlərini ala bilərikmi?
Bəli, zəhmət olmasa, PCB komponentlərinin spesifikasiyalarını poçt qutumuza göndərin: pcb@jbmcpcb.com, əməkdaşlarımız sizin üçün uyğun olan komponentləri dəqiqliklə uyğunlaşdıracaq və tapacaq.
S3: PCB dizaynından PCBA-ya çatdıra bilərəmmi?
Bəli, PCB dizaynından, PCB istehsalından PCBA montaj xidmətlərinə qədər peşəkar mühəndislərimiz var. Qoşulmaq üçün peşəkar mühəndislər var.
