Sərt Flex PCB

Fabrikamızdan Rigid Flex Pcb alacağınıza əmin ola bilərsiniz və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik. Rigid-flex PCB həm də yumşaq və sərt örtüklü birləşmiş PCB-dir.

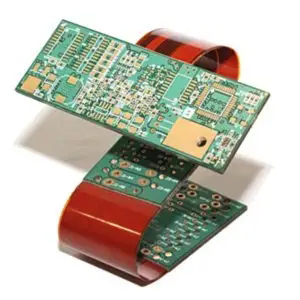

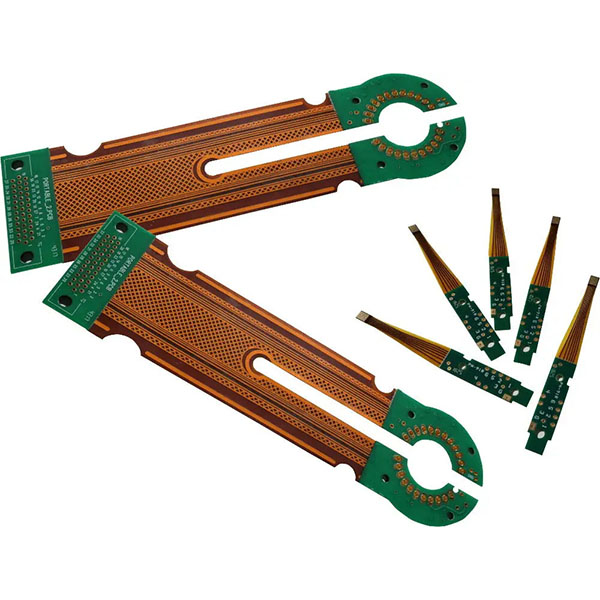

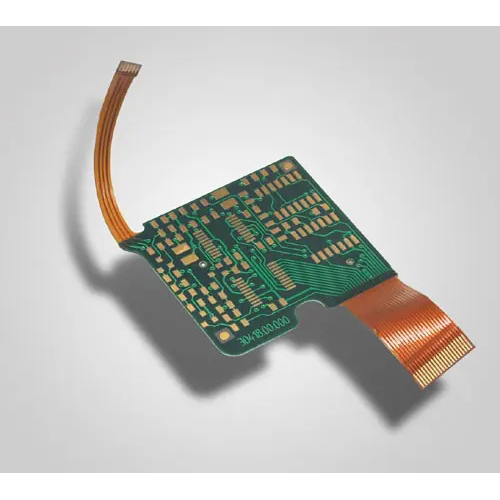

Sərt-flex board, çevik alt təbəqənin nazik təbəqəsini və sərt alt təbəqəni birləşdirərək və sonra onları bir komponentə laminasiya etməklə əmələ gələn çaplı dövrə lövhəsi olan sərt və çevik lövhənin birləşməsidir.
Çevik-sərt çap dövrə lövhələri çevik və sərt çap dövrə lövhələrinin texnologiyalarını birləşdirən çap dövrə lövhələridir. Çox sərt çevik çap dövrə lövhələri tətbiq dizaynından asılı olaraq bir və ya bir neçə sərt dövrə lövhəsinə xaricdən və/yaxud daxildən bağlanmış bir neçə qat çevik dövrə substratlarından ibarətdir. Çevik substratlar daimi olaraq əyilmək üçün nəzərdə tutulmuşdur və istehsal və ya quraşdırma zamanı adətən əyilmə əyrisi şəklində formalaşır.

Ənənəvi rigid-flex PCB, bir-birinə selektiv şəkildə laminatlanmış sərt və çevik substratlardan ibarətdir. Quruluş hermetikdir, metalizasiya L keçirici bir əlaqə təşkil edir. PCB-nin ön və arxa komponentləri varsa, sərt çevik PCB bir növ yaxşı seçimdir. Ancaq bütün komponentlər eyni tərəfdədirsə, arxa tərəfdə laminatlanmış FR4 armatur təbəqəsi olan ikitərəfli çevik lövhədən istifadə etmək daha qənaətlidir.
Rigid-Flex PCB dizaynı tipik sərt lövhə mühitindən daha mürəkkəbdir, çünki lövhələr 3D məkanda dizayn edilib və bu da daha çox yer səmərəliliyini təmin edir. 3D-də çevik sərt dövrə lövhələrini dizayn etmək qabiliyyəti ilə, tətbiqin son qablaşdırılması üçün tələb olunan formaya nail olmaq üçün çevik lövhə substratını bükmək, qatlamaq və yuvarlamaq mümkündür.
Rigid-flex PCB ağıllı cihazlardan mobil telefonlara və rəqəmsal kameralara qədər geniş çeşiddə tətbiqlər təklif edir. Rigid-flex PCB istehsalı, ölçülərini və çəkisini azaltmaq üçün kardiostimulyator kimi tibbi cihazlarda getdikcə daha çox istifadə olunur. Rigid-flex çap dövrə lövhələrinin istifadəsi eyni üstünlüklərə malikdir və ağıllı idarəetmə sistemlərində istifadə edilə bilər.
İstehlak məhsullarında elastik sərt PCB lövhələri nəinki yerdən istifadəni maksimum dərəcədə artırır və çəkisini minimuma endirir, həm də lehim birləşmələrinə və əlaqə problemlərinə meylli olan kövrək, kövrək naqillərə olan ehtiyacların çoxunu aradan qaldıraraq etibarlılığı xeyli artırır. Bunlar yalnız bir neçə nümunədir, lakin Rigid-Flex PCB-lər sınaq avadanlığı, alətlər və avtomobillər daxil olmaqla demək olar ki, bütün qabaqcıl elektrik tətbiqləri üçün faydalı ola bilər.

Sərt PCB həm sərt PCB-nin davamlılığına, həm də çevik PCB-nin uyğunlaşmasına malik olan yeni bir PCB növüdür. Bütün PCB növləri arasında sərt və çevik birləşməsi sərt mühitlərə ən davamlıdır.
a) Sənaye istifadəsi - Sənaye istifadəsi sənaye, hərbi və tibbi tətbiqlərdə istifadə olunan çevik sərt çap dövrə lövhələrini əhatə edir. Əksər sənaye hissələri dəqiqlik, təhlükəsizlik və zədə müqaviməti kimi xüsusiyyətlər tələb edir. Buna görə də, sərt çevik PCB-lər üçün tələb olunan xüsusiyyətlər yüksək etibarlılıq, yüksək dəqiqlik, aşağı empedans itkisi, tam siqnal ötürmə keyfiyyəti və davamlılıqdır. Bununla belə, prosesin yüksək mürəkkəbliyi səbəbindən məhsul aşağıdır və vahidin qiyməti kifayət qədər yüksəkdir.
b) Mobil telefon - Mobil telefonda sərt çevik PCB tətbiqi , menteşələr, kamera modulu, klaviatura və qatlana bilən mobil telefonun RF modulu geniş yayılmışdır. Mobil telefonlarda rigid-flex elektron lövhələrdən istifadənin üstünlükləri, birincisi, komponentlərin mobil telefona inteqrasiyası və ikincisi, ötürülən siqnalın miqdarının nəzərə alınmasıdır. Hal-hazırda, mobil telefon məhsullarında, iki konnektorun və çevik dövrə lövhələrinin orijinal birləşməsini əvəz etmək üçün sərt çevik dövrə lövhələri istifadə olunur. Bu məhsullar çox sabitdir və yüksək qiymətləndirilir. Digər tərəfdən, kameralı telefonların populyarlaşması və multimedia və İT funksiyalarının mobil telefonlara inteqrasiyası nəticəsində mobil telefonların daxili siqnalının ötürülmə həcmi artıb və müvafiq olaraq modulluğa ehtiyac yaranıb.
c) İstehlakçı elektron məhsulları. İstehlak məhsulları arasında DSC və DV iki əsas sahədə nəzərdən keçirilə bilən sərt çevik PCB-lərin inkişafını təmsil edir: "performans" və "struktur". Performans baxımından, sərt çevik PCB müxtəlif sərt lövhələri və PCB komponentlərini 3D-də birləşdirə bilər, beləliklə, PCB-nin ümumi istifadə sahəsi eyni xətt sıxlığı ilə artırıla bilər ki, bu da dövrə dizaynını nisbətən yaxşılaşdıra bilər. tutumu və kontakt siqnalının ötürülmə həddi və montaj xətası dərəcəsi fərqini azaldır. Digər tərəfdən, Rigid-Flex PCB yüngül və nazik olduğundan, naqilləri bükə bilər, bu da ölçü və çəki azaltma baxımından əhəmiyyətli üstünlüklərə malikdir.
d) Avtomobil - avtomobillərdə sərt çevik elektron platadan istifadə, sükan çarxında ana plataya qoşulmuş çox istifadə olunan düymələr, avtomobilin video sistemi ekranı ilə idarəetmə paneli arasında əlaqə, audio və ya funksional düymələrin işlək əlaqəsi. yan qapıda və əks radar görüntü sistemi, sensor (o cümlədən havanın keyfiyyəti, temperatur və rütubət, xüsusi qaz nəzarəti və s.), avtomobilin rabitə sistemi, peyk naviqasiyası, arxa oturacaqların idarəetmə paneli və ön nəzarətçinin əlaqə lövhəsi, avtomobilin görünüşünün aşkarlanması sistemi. və s.

ölçü və forma, müxtəlif tətbiqlərə uyğunlaşdırıla bilər, daha yaxşı mexaniki dayanıqlığa, sərt mühitlərdə daha yaxşı performansa malikdir, istehsalı və sınaqdan keçirilməsi asandır, sərt çevik PCB-lər PCB prototipləri üçün idealdır.

S1: Siz sərt çevik PCB istehsalçısısınız?
A1: Bəli, biz Rigid-Flex PCB istehsalçısıyıq, tələbləriniz varsa, müxtəlif hallar üçün Rigid-Flex PCB-ni fərdiləşdirə bilərik. Zəhmət olmasa pcb@jbmcpcb.com ilə əlaqə saxlayın.
