Çox qatlı PCB

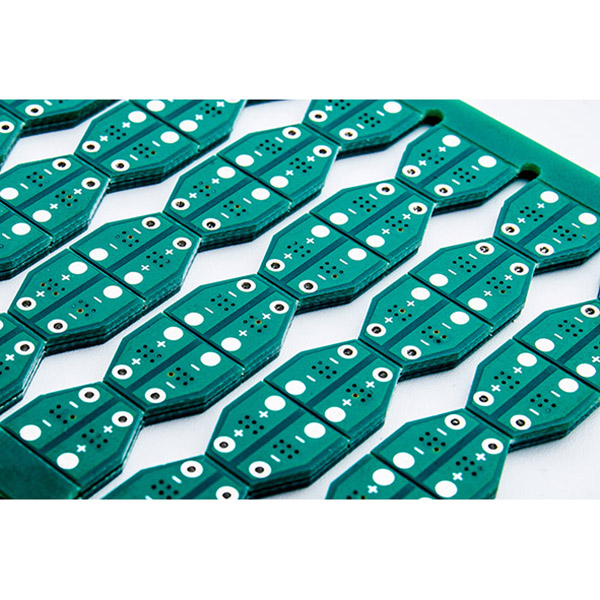

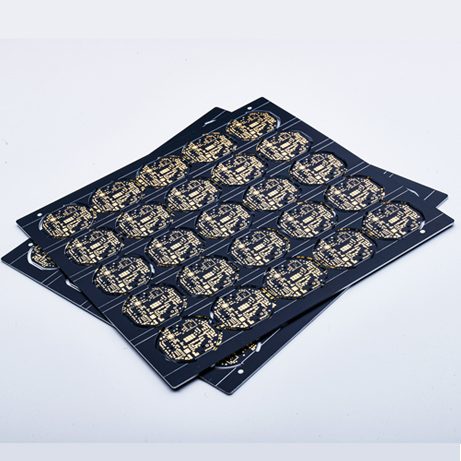

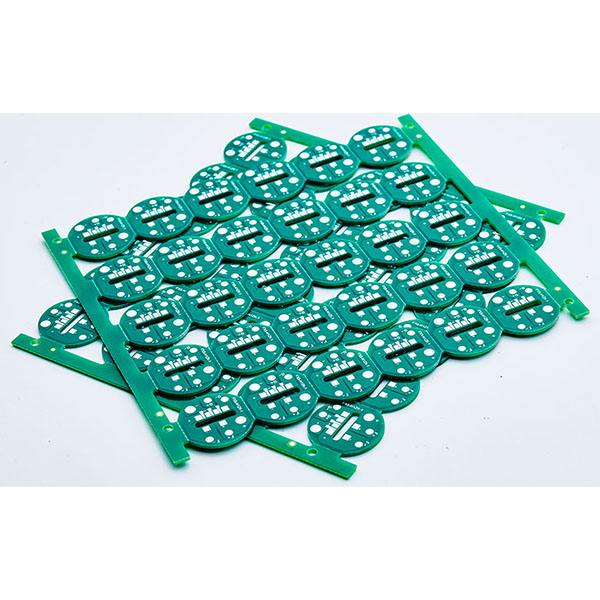

Çox qatlı PCB məhsulunun təqdimatı

Adətən, gördüyümüz çılpaq PCB lövhəsi yalnız səth lehim maskasını, PAD və ipək ekran simvollarını görür, lakin içərisindəki xətlərin düzülüşü və təbəqələrinin sayını görə bilmirik. Əslində, gördüyünüz qədər sadə deyil. PCB texnologiyası təkmilləşdikcə və elektronikaya istehlakçı tələbatı artdıqca, çox qatlı PCB əsas 2 qatlı lövhələrdən 4, 6 və 10-30 qat dielektrik və keçirici olan lövhələrə keçdi. Niyə təbəqələrin sayını artırmaq lazımdır? Daha çox təbəqəyə malik olmaq lövhənin gücü paylamaq, qarşılıqlı əlaqəni azaltmaq, EMI-ni aradan qaldırmaq və yüksək sürətli siqnalları dəstəkləmək qabiliyyətini yaxşılaşdırır. Çox qatlı PCB üçün istifadə olunan təbəqələrin sayı tətbiqdən, iş tezliyindən, pin sıxlığından və siqnal qatının tələblərindən asılıdır.

İki qatlı yığınla yuxarı təbəqə (yəni 1-ci təbəqə) siqnal təbəqəsi kimi istifadə olunur. 4 qatlı yığın siqnal təbəqələri kimi yuxarı və aşağı təbəqələrdən (və ya 1 və 4-cü təbəqələrdən) istifadə edir və bu konfiqurasiyada 2 və 3-cü təbəqələr təyyarə kimi istifadə olunur. Prepreg təbəqəsi iki və ya daha çox ikitərəfli paneli birləşdirir və təbəqələr arasında dielektrik rolunu oynayır. 6 qatlı PCB 2 mis təbəqə əlavə edir, laylar 2 və 5 təyyarələr kimi. 1, 3, 4 və 6-cı təbəqələr siqnalları daşıyır.
6 qatlı quruluşa keçdikdə, daxili təbəqələr 2 ~ 3 (iki tərəfli olduqda) və 4 ~ 5 (iki tərəfli olduqda) nüvələr arasında sıxışdırılmış prepreg (PP) olan əsas təbəqələrdir. Prepreg materialı tam müalicə olunmadığı üçün material əsas materialdan daha yumşaqdır. Çox qatlı PCB istehsalı prosesi bütün yığına istilik və təzyiq tətbiq edir və təbəqələrin bir-birinə bağlana bilməsi üçün prepreg və lif nüvəsini əridir.
Çox qatlı PCB yığına daha çox mis və dielektrik təbəqələr əlavə edir. 8 qatlı PCB-də 7 daxili cərgə dielektrik yapışqan 4 müstəvi qatı və 4 siqnal qatını birləşdirir. 10-12 qatlı lövhələr dielektrik təbəqələrin sayını artırır, 4 müstəvi təbəqəni saxlayır və siqnal təbəqələrinin sayını artırır.

Məişət elektronikası, rabitə avadanlığı, tibbi avadanlıq, enerji təchizatı və avtomobil elektronikası və digər sahələr.

Çox qatlı PCB lövhələri oksidləşməyə davamlıdır. Müxtəlif strukturlar, yüksək sıxlıq və səth örtük texnologiyaları etibarlı şəkildə istifadə edilə bilən elektron lövhələrin keyfiyyətini və təhlükəsizliyini təmin edir.

S1: Çox qatlı PCB Gerber sənədim var və bəzi sxemləri köçürmək və komponentləri əvəz etmək istəyirəm, bu işdə mənə kömək edə bilərsinizmi?
A1: Əlbəttə ki, bizim böyük PCB mühəndislərimiz var. Çox qatlı PCB dizaynı bizim üstünlüyümüzdür. Zəhmət olmasa Gerber məlumatını pcb@jbmcpcb.com ünvanına göndərin.
S2: Çox qatlı PCB-lərin əksəriyyəti cüt nömrəli təbəqələrdir və tək nömrəli təbəqələr azdır?
A2: Bəli, PCB təbəqələrinin əksəriyyəti ümumi 4L və 6L kimi cüt nömrəli təbəqələrdir. Cüt nömrəli təbəqələr maya dəyəri, strukturu və məhsulun dayanıqlığı baxımından tək nömrəli təbəqələrdən daha üstündür.
3-cü sual: Həyatımızda çoxlu elektron məhsullar var. Radiasiyanı azaltmaq üçün çox qatlı PCB-ni necə dizayn etmək olar?
A3: JBPCB 12 ildən çox yüksək səviyyəli komandaya malikdir və dizayn, tədqiqat və inkişafdan tutmuş istehsala qədər PCB istehsalında zəngin təcrübə toplayıb. Radiasiya mənbəyinə nəzarət etmək üçün tədbirlərdən biri 2L PCB-ni 4L PCB-yə dəyişdirməkdir. Bu cərəyanın əsas xüsusiyyətidir. Ən aşağı empedanslı yolu seçməyə hazır olun.
