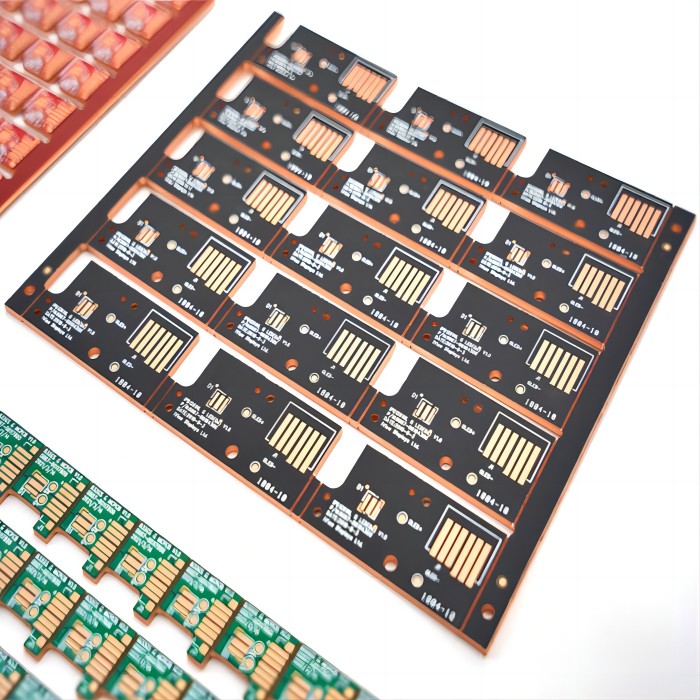

Mis substrat pcb məhsulunun tətbiqi:
Adından göründüyü kimi, mis nüvəli çap dövrə lövhəsi, çap dövrə lövhəsi, yəni mis dövrə lövhəsi və ya mis substrat pcb yaratmaq üçün mis nüvəli metaldan, istilik izolyasiya təbəqəsindən və metal mis folqadan ibarətdir. Mis substrat pcb xüsusi istilik keçiriciliyinə və əla istilik yayılmasına malikdir. Laminatlı mis nüvənin quruluşuna görə, jbpcb birtərəfli MCPCB üçün mis substrat pcb və iki qatlı MCPCB üçün mis substrat pcb təmin edir. İki qatlı MCPCB-nin mis substratı üçün, dövrə təbəqəsinin ortasındakı mis metal nüvəyə və dövrə təbəqəsinin altındakı mis metal nüvəyə bölünür.

JBpcb indi tək tərəfli mis substrat pcb təqdim edir, birtərəfli mis substrat pcb üç təbəqəyə bölünür (mis folqa, izolyasiya təbəqəsi və C1100 mis), C1100 mis istilik yayılmasının təsirinə malikdir, izolyasiya təbəqəsi təsir göstərir. istilik ötürmə və izolyasiya, mis folqa keçirici təsir göstərir! Mis folqa fotorezistlə həkk olunduqdan sonra müxtəlif cizgilər qalır ki, biz onları xətlər adlandırırıq. Bu xətlərin funksiyaları dövrənin sxematik diaqramının, xətlərin, LED lampa muncuqlarının, IC sürücülərinin və s. birləşməsinə bərabərdir. Komponentlərin lehim ayaqları bir-birinə bağlıdır və komponentlərə lehimlənmiş iki mis folqa yastiqciqlar adlanır ( PAD). İstilik izolyasiya təbəqəsi birtərəfli mis substrat pcb-nin əsas texnologiyasıdır. İstilik izolyasiya təbəqəsinin komponentləri əsasən alüminium oksid və silikon tozundan və epoksi qatranla doldurulmuş polimerdən ibarətdir, aşağı istilik müqavimətinə və əla özlü elastik performansa malikdir. Tək tərəfli mis substrat pcb üçün istilik izolyasiya yapışdırıcıları əsasən Juding, Boyu daxildir.... Birtərəfli mis substrat pcb ümumiyyətlə nisbətən sadədir, bir tərəfi dövrədir, digər tərəfi isə dövrəsiz hamar misdir.

Tək tərəfli mis substrat pcb ən bahalı metal substratlardan biridir. Bir çox sahədə birtərəfli mis substrat PCB istifadə etmək lazımdır. Birtərəfli mis substratlı pcb yaxşı istilik yayılmasına, sürətli istilik yayılmasına, davamlılığa malikdir, qırılması asan deyil, yaxşı elastiklik, tək Mis tərəfli PCB-nin istilik keçiriciliyi birtərəfli alüminium PCB və tək-tərəfli PCB-dən daha yaxşıdır. tərəfli dəmir PCB, buna görə də birtərəfli mis PCB-nin qiyməti də metal dövrə lövhələri arasında ən bahalıdır. Birtərəfli mis substrat məhsulları əsasən avtomobil ön fara lövhələri, UV lampaları, fənər lövhələri, işıqlandırma işıqları, motosiklet işıq lövhələri, reklam ekranı işıq lövhələri, səhnə işıq lövhələri və s.

Birtərəfli mis substrat pcb növləri bunlardır: adi birtərəfli mis substrat PCB, birtərəfli termoelektrik ayırma mis substrat PCB, tək tərəfli izolyasiya çuxurlu mis substrat PCB və birtərəfli elektrokaplama çuxurlu mis substrat PCB.

Fənər, sənaye mədənçi lampası, avtomobil LED lampası, UV lampa, səhnə proyeksiya lampası, 5G rabitəsi, divar yuyucusu, LED küçə lampası, mexaniki avadanlıq və müxtəlif dəqiq və yüksək tələbatlı soyutma işıqlandırma avadanlıqları

Uzun xidmət müddəti, səmərəli istilik yayılması, sabit tətbiq

Q1. Siz PCB istehsalçısısınız? Sizin fabrikiniz var?
A: Biz 12 ildən çoxdur ki, peşəkar çap dövrə lövhəsi istehsalçısıyıq, fabriklərimiz, maşınlarımız var, fabrik şəkillərimizə baxa bilərsiniz.
Q2. PCB nümunələrini pulsuz əldə edə bilərəmmi? Pulsuz çatdırılma mövcuddur?
A: Bəli, bütün detalları danışdıqdan və təsdiqlədikdən sonra sizə pulsuz PCB nümunələri verə bilərik. Ancaq pulsuz çatdırılma təklif etmirik, çoxlu məhsul alsanız, sizə bir qədər endirim edəcəyik.
Q3. OEM edirsiniz?
Cavab: Bəli. Biz çap dövrə lövhəsi istehsalçısıyıq, bütün PCB və PCBA prosesi üçün zavodlarımız və xüsusi avtomatlaşdırma avadanlığımız var və biz məhsulları dəqiq aşkar edib göndərə bilirik. Biz PCB və PCBA üçün birdəfəlik satınalma xidməti təqdim edirik.
Q4. Başqa bir təbəqədə substrat və elektrodlarla birbaşa təmasda olan istilik yastıqları ilə PCB istehsal edə bilərsinizmi?
Cavab: Bəli, biz termoelektrik olaraq ayrılmış mis substratlar adlandırdığımız substratla birbaşa təmasda olan istilik yastıqları ilə PCB istehsal edə bilərik ki, bu da təsdiq etmək üçün pcb@jbmcpcb.com elektron poçtumuza Gerber məlumatı verə bilər.
