Termoelektrik ayırma mis substratı PCB məhsulunun təqdimatı:

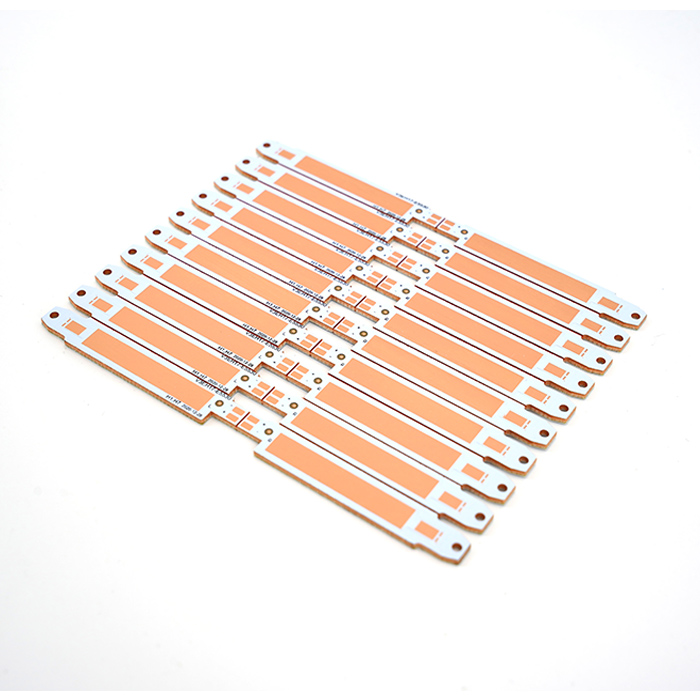

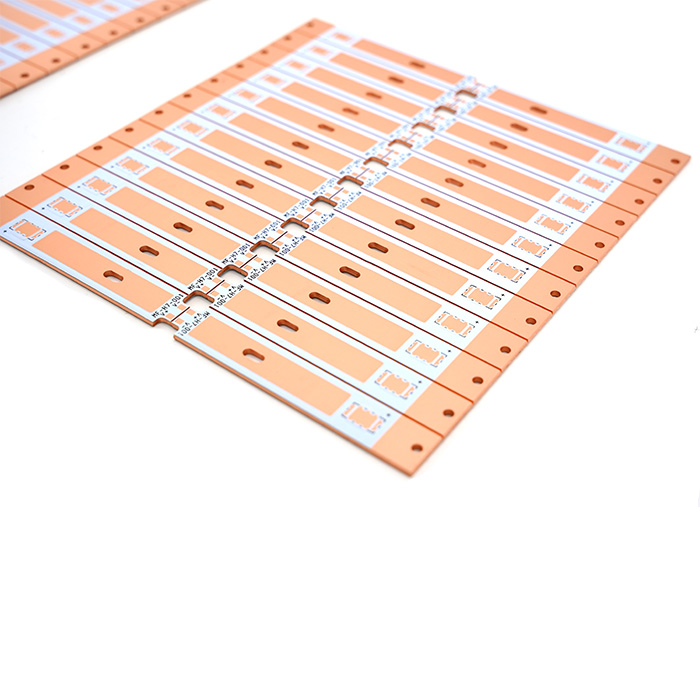

Metal nüvəli PCB istehsal prosesində misin istilik keçiriciliyi 384W / (m · K) qədər yüksəkdir və termoelektrik ayırma, mövcud birtərəfli mis substratın qeyri-kafi istilik keçiriciliyi və istilik yayılmasının çatışmazlıqlarını aradan qaldırır. İstilik istilik yastığına (PAD), elektrik isə müsbət və mənfi elektrodlara aiddir. İkisi xüsusi istilik yastığı yaratmaq üçün izolyasiya materialları ilə ayrılır. Termal yastığın funksiyası istilik ötürməkdir. Elektrodun əsas funksiyası elektrik cərəyanını ötürməkdir. Bu qablaşdırma üsulu termoelektrik ayırma adlanır. , onun üstünlükləri çoxdur, əsasən LED istilik yayma dizaynında çox rahatdır. Şəkildəki böyük açıq mis sahəsi, mis baza ilə birbaşa təmasda olan və birbaşa istilik qəbuledicisi ilə əlaqə saxlayan böyük bir patron kimi dizayn edilmişdir və istilik həyata keçirilir, bu da istilik yayılması effektini xeyli yaxşılaşdırır. Tək tərəfli termoelektrik ayırma məhsulu avtomobil lampalarının istifadəsində istilik istehsalı və işıq səmərəliliyi problemlərini çox yaxşı həll edə bilər və sürətli istilik yayılması, yüksək parlaqlıq və enerjiyə qənaət üstünlüklərinə malikdir.

Termoelektrik olaraq ayrılmış metal substratın pcb-nin formalaşması prosesinə aşağıdakılar daxildir: mis əsas təbəqəsinin bir tərəfinə qoruyucu lent yapışdırmaq; dövrə lövhəsi prosesi vasitəsilə anti-aşınma mürəkkəbinin formalaşdırılması, ekspozisiya, inkişaf və aşındırma, beləliklə, istilik yayılması sahəsi bir çıxıntı meydana gətirir və çıxıntının hündürlüyü izolyasiya qatına və dövrə təbəqəsinə bərabərdir. Dövrə təbəqəsini (mis folqa) və izolyasiya təbəqəsini (yapışmayan prepreg) bir yerə yığmaq yolu ilə; dövrə təbəqəsinin və izolyasiya təbəqəsinin istilik yayılması sahəsində bir pəncərənin açılması, kalıp kəsilməsi və ya CNC formalaşdırılması ilə açıla bilər; İstilik yayma təbəqəsi, dövrə təbəqəsi və izolyasiya təbəqəsi (qeyri-axın yapışqan epoksi prepreg) isti presləmə ilə birlikdə sıxılır; dövrə təbəqəsi sxemi dövrə lövhəsinin emal prosesinə uyğun olaraq istehsal olunur və faydalı model tərəfindən təmin edilən termoelektrik ayırma metal substratı təşkil edilə bilər. . Termoelektrik ayırma lampanın daha yaxşı nəticələr əldə edə bilməsi üçün tək yüksək güclü lampa muncuqla, xüsusən də COB paketi ilə uyğunlaşdırmaq üçün uyğundur.
Termoelektrik olaraq ayrılmış mis substrat pcb-nin çatışmazlıqları: tək elektrodlu çip çılpaq kalıp qablaşdırması üçün uyğun deyil.
Termoelektrik ayırıcı mis substrat pcb quruluşu yüksək və aşağı temperaturda böyük dəyişikliklər olan yüksək tezlikli sxemlər və ərazilər, dəqiq rabitə avadanlıqlarının istilik yayılması və memarlıq bəzək sənayesi, həmçinin avtomobil LED işıqları, mədənçi lampaları və səhnə işıqları üçün uyğundur. . Sənaye avadanlıqlarında ekspozisiya avadanlığı və dağ-mədən maşınlarının istilik qurğuları tətbiqlərdə iştirak edir.
Termoelektrik ayırma mis substratı pcb tək tərəfli termoelektrik ayırıcı mis substrat pcb və iki tərəfli termoelektrik ayırma mis substrat pcb-yə bölünür və indi tək termoelektrik ayırma mis substratı PCB təqdim olunur.

Fənər, sənaye mədənçi lampası, avtomobil LED lampası, UV lampa, səhnə proyeksiya lampası, 5G rabitəsi, divar yuyucusu, LED küçə lampası, mexaniki avadanlıq və müxtəlif dəqiq və yüksək tələbatlı soyutma işıqlandırma avadanlıqları

Uzun xidmət müddəti, səmərəli istilik yayılması, sabit tətbiq

Q1. Siz PCB istehsalçısısınız? Sizin fabrikiniz var?
A: Biz 12 ildən çoxdur ki, peşəkar çap dövrə lövhəsi istehsalçısıyıq, fabriklərimiz, maşınlarımız var, fabrik şəkillərimizə baxa bilərsiniz.
Q2. PCB nümunələrini pulsuz əldə edə bilərəmmi? Pulsuz çatdırılma mövcuddur?
A: Bəli, bütün detalları danışdıqdan və təsdiqlədikdən sonra sizə pulsuz PCB nümunələri verə bilərik. Ancaq pulsuz çatdırılma təklif etmirik, çoxlu məhsul alsanız, sizə bir qədər endirim edəcəyik.
Q3. OEM edirsiniz?
Cavab: Bəli. Biz çap dövrə lövhəsi istehsalçısıyıq, bütün PCB və PCBA prosesi üçün zavodlarımız və xüsusi avtomatlaşdırma avadanlığımız var və biz məhsulları dəqiq aşkar edib göndərə bilirik. Biz PCB və PCBA üçün birdəfəlik satınalma xidməti təqdim edirik.
Q4. Elektrodlar PCB-nin başqa bir təbəqəsində olarkən 2 qatlı termal yastıq substratla birbaşa təmasda ola bilərmi?
Cavab: Bəli, biz substratla birbaşa təmasda olan 2 qatlı istilik keçirici yastiqciqlar ilə PCB istehsal edə bilərik, biz bunu 2 qatlı termoelektrik ayırma mis substratı adlandırırıq, məhsul xəritəmizə baxa bilərsiniz və ya Gerber məlumatını e-poçt pcb-mizə göndərə bilərsiniz. @jbmcpcb. com-a daxil olun.
