FPC çevik PCB

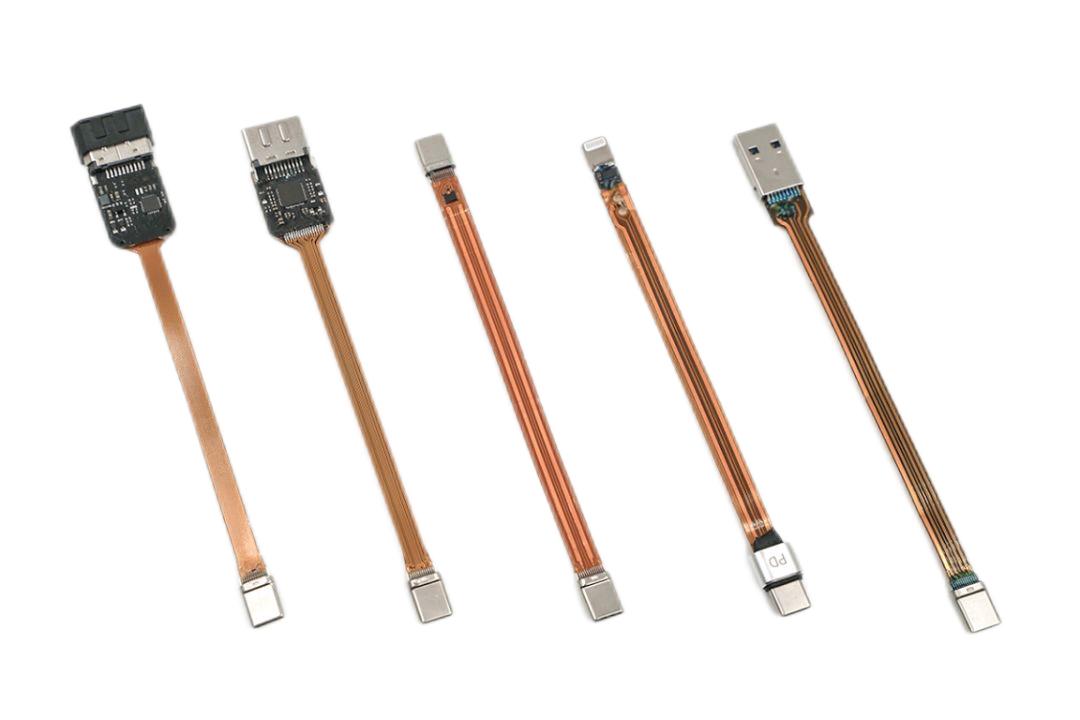

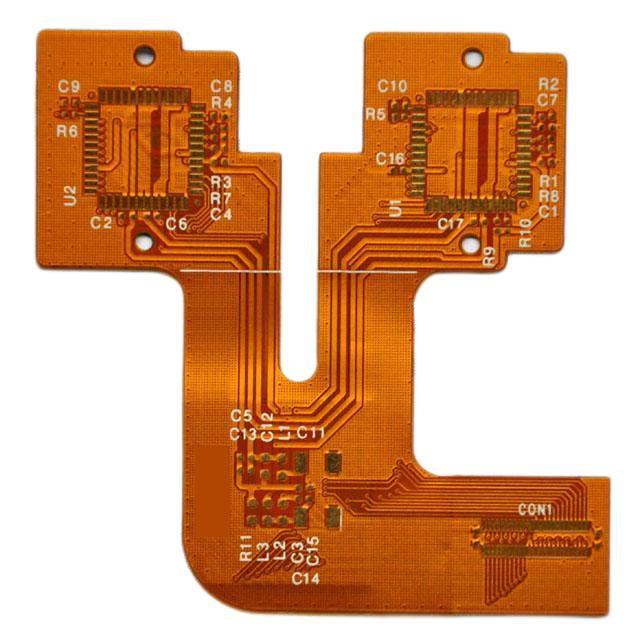

1. FPC çevik PCB-nin tərifi

FPC çevik PCB, yüksək dərəcədə əyilə bilən və qatlana bilən çevik substratlardan hazırlanmış bir dövrə lövhəsidir. FPC çevik PCB adətən çox qatlı film substratlarından və keçirici təbəqələrdən ibarətdir. Onun əsas xüsusiyyəti dövrə lövhəsinin əyilmə qabiliyyəti və qatlanmasıdır, buna görə də əyilmək və ya bükülmək lazım olan elektron cihazlar üçün uyğundur. FPC çevik PCB kiçik ölçülü, yüngül, yüksək etibarlılıq və s. kimi bir çox üstünlüklərə malikdir, buna görə də mobil telefonlar, rəqəmsal kameralar, planşet kompüterlər, avtomobil elektronikası, tibbi avadanlıq və s. kimi bir çox sahələrdə geniş istifadə edilmişdir. qısa, FPC çevik PCB çox vacib elektron komponentdir. Onun görünüşü elektron avadanlıqların dizaynını daha çevik və müxtəlif edir və həmçinin elektron avadanlıqların istehsalı üçün daha çox seçim imkanı verir.

2. FPC çevik PCB-nin istehsal prosesi

FPC çevik PCB elastiklik və etibarlılığa malikdir. Hazırda bazarda 4 növ FPC çevik PCB var: birtərəfli (1 qat), ikitərəfli (2 qat), çox qatlı və yumşaq sərt PCB. FPC çevik PCB-nin istehsal prosesi əsasən aşağıdakı addımları əhatə edir: birincisi, əsas materialın hazırlanması, adətən poliimid film və ya polyester film əsas material kimi istifadə olunur və çevik PCB-nin əsas materialı çap, mis örtük və digər proseslərlə hazırlanır. ; ikincisi, qrafik istehsalıdır. Devre lövhəsinin dizayn rəsminə görə, sxem nümunəsi fotolitoqrafiya və ya lazer kəsmə texnologiyası ilə substratda hazırlanır; sonra elektrokaplama, keçiriciliyi və korroziyaya davamlılığı artırmaq üçün mis, nikel, qızıl və s. nəhayət, kəsmə və sınaqdan keçirilərək, hazır çevik PCB tələb olunan ölçüyə uyğun olaraq kəsilir və keyfiyyətinin və performansının tələblərə cavab verməsini təmin etmək üçün sınaqdan keçirilir və yoxlanılır. Ümumiyyətlə, FPC çevik PCB-nin istehsal prosesi nisbətən mürəkkəbdir, müxtəlif proseslərin və incə əməliyyatların əməkdaşlığını tələb edir, lakin onun çevik performansı və miniatürləşdirmə xüsusiyyətləri onu elektron məhsullarda geniş istifadə edir.

FPC çevik PCB-ni necə etmək olar?

1 qatlı FPC çevik PCB istehsal prosesi:
Kəsmə-qazma-quru plyonka-qoşma-ekspozisiya-işləmə-aşınma-soyulma səthinin təmizlənməsi-örtmə plyonka-presləmə-sertləşdirici səth müalicəsi-nikel qızılının çökməsi-xarakterin çapı-qırxma-elektrik ölçmə-zımbalama-son yoxlama -Qablaşdırma və göndərmə

2 qatlı FPC çevik PCB istehsal prosesi:

Kəsmə -Qazma-PT H -Qapaqlama- İlkin müalicə - Quru filmin yapışdırılması- Parazitlərə məruz qalma - İnkişaf - Qrafik elektrokaplama-Plyonkanın çıxarılması- İlkin müalicə - Quru filmin yapışdırılması- Planlaşdırma Ekspozisiya - İnkişaf -Etching-Sökülmə Membran-Səthin Müalicəsi-Laminasiya Filmi-Laminasiya- Müalicə - Nikel Kaplama - Xarakter Çapı - Kəsmə - Elektrik testi - Ştamplama - Son yoxlama - Qablaşdırma - Göndərmə.

FPC PCB proses qabiliyyəti:

Flex Material		Taihong, Shengyi, Lianmao
PCBMaterial		KB,Shengyi, Lianmao
Mis Qalınlığı		12um-70bir
Səthibitir
Səthi bitirmə Qalınlığı	ENIG	In Au	2-4bir__
			0,025-0,075bir_
	ENEPIG	In_ Au PD	2-4bir__
			0,025-0,075bir__
			0,025-0,075bir_
	Elektrik zərli	Ni AU	2-4bir
			0,05-0,35bir
RF-PC Thxəstəlik Minimbir(mm)	4 qat sərt taxta + 2 qat yumşaq taxta		0.6mm
	6sərt taxta qatları + 2 qat yumşaq taxta		0.6mm
RF-PC Thxəstəlik Kimədözümlülük	4 qat sərt taxta + 2 qat yumşaq taxta		0.1  mm
	6sərt taxta qatları + 2 qat yumşaq taxta		0.1  mm
Genişlik / Boşluq Minimum (mm)	4 qat sərt taxta + 2 qat yumşaq taxtaGenişlik / Boşluq Minimum (mm)	1oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm

Genişlik / Boşluq Minimum (mm)	4 qat sərt taxta + 2 qat yumşaq taxtaGenişlik / Boşluq Minimum (mm)	1oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
	6qat sərt taxta + 2 qat yumşaq taxtaGenişlik / Boşluq Minimum (mm)	1oz	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
Qazmal         Minimbir(mm)	Qazma		∮0.1mm
	Lasher		∮0.075     mm
Şift Tolerantlıq	Coverledir		0.1mm
	SABŞ		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI FİLM		0.1mm
Coverledir (PI &yapışqan)			12.5bir-50bir
			12.5bir-75bir
Örtüyü daşqın yapışqan miqdarı			0.02-0,03 mm

3. FPC çevik PCB-nin xüsusiyyətləri
FPC çevik PCB, çevik substratdan və mis örtüklü folqadan ibarət elektron avadanlıqda istifadə olunan çevik dövrə lövhəsidir. Ənənəvi sərt PCB ilə müqayisədə, FPC çevik PCB aşağıdakı xüsusiyyətlərə malikdir:
a). Çeviklik: FPC çevik PCB müxtəlif mürəkkəb üçölçülü formalara uyğunlaşmaq üçün əyilə, qatlana və bükülə bilər ki, bu da avadanlıqların həcmini xeyli azalda və avadanlıqların etibarlılığını artıra bilər.
b). İncə və yüngül: FPC çevik PCB çox nazik qalınlığa malikdir, 0,1 mm-dən az ola bilər ki, bu da nazik və yüngül cihazlarda istifadə üçün çox uyğundur.
c). Yüksək sıxlıq: FPC çevik PCB yüksək sıxlıqlı naqilləri həyata keçirə bilər və elektron avadanlığın işini və etibarlılığını yaxşılaşdıran çox kiçik bir məkanda çox qatlı sxemlərin planını həyata keçirə bilər.
d). Yüksək temperatur müqaviməti: FPC çevik PCB yüksək temperaturlara davam edə bilər, yüksək temperaturlu mühitlərdə normal işləyə bilər və yüksək temperaturlu mühitlərdə bəzi elektron avadanlıqlar üçün uyğundur.
e). Korroziyaya qarşı müqavimət: FPC çevik PCB yaxşı korroziya müqavimətinə malikdir və sərt mühitlərdə istifadə edilə bilər. Bir sözlə, FPC çevik PCB bir çox üstünlüklərə malikdir, müxtəlif elektron avadanlıqların ehtiyaclarını ödəyə bilər və çox vacib bir elektron komponentdir.

4. FPC çevik PCB-nin tətbiqi
FPC çevik dövrə lövhəsi (Flexible Printed Circuit Board) çevik substratlardan hazırlanmış bir dövrə lövhəsidir. Onun əsas xüsusiyyətləri yaxşı elastiklik və əyilmə qabiliyyətidir və müxtəlif mürəkkəb üçölçülü məkan planları üçün uyğundur. FPC çevik dövrə lövhələri istehlakçı elektronikası, avtomobil elektronikası, tibbi avadanlıq, aerokosmik və digər sahələr daxil olmaqla geniş tətbiq sahəsinə malikdir. İstehlakçı elektronikası sahəsində, FPC çevik PCB-ləri smartfonlar, planşet kompüterlər və notebook kompüterləri kimi elektron məhsullarda geniş istifadə olunur. Ənənəvi sərt PCB-lərlə müqayisədə, FPC çevik PCB-lər daha yaxşı etibarlılığa və anti-müdaxiləyə malikdir və daha kiçik, daha yüngül və incə dizaynlara nail ola bilər. Avtomobil elektronikası sahəsində FPC çevik PCB-lər əsasən avtomobil tablosunda, avtomobil audio sistemlərində, naviqasiya sistemlərində və digər avadanlıqlarda istifadə olunur. Avtomobil elektron avadanlıqlarının yüksək etibarlılıq və davamlılıq tələblərinə görə, FPC çevik PCB-nin yüksək temperatur müqaviməti və vibrasiya müqaviməti geniş şəkildə tanınıb. Tibbi avadanlıq sahəsində, FPC çevik PCB əsasən tibbi monitorinq avadanlıqlarında, cərrahi alətlərdə və digər avadanlıqlarda istifadə olunur. FPC çevik PCB yaxşı elastikliyə və əyilmə qabiliyyətinə malik olduğundan, insan bədəninin əyriliyinə daha yaxşı uyğunlaşa bilər, buna görə də tibbi avadanlıqlarda getdikcə daha çox istifadə olunur. Bir sözlə, FPC çevik PCB, müxtəlif sahələrdə unikal üstünlüklərə və tətbiq dəyərinə malik geniş tətbiq perspektivlərinə malik bir dövrə lövhəsidir.
