İki tərəfli mis PCB

Jiubao Double Sided Copper Pcb, üst və alt təbəqələrdəki dövrələr də daxil olmaqla, ikitərəfli misə malik çap dövrə lövhəsidir. Tez-tez istifadə olunan çap dövrə lövhəsidir. İki tərəfli mis PCB hər iki tərəfə simli və lehimli ola bilər, ortada bir metal mis nüvəsi və dövrə ilə mis nüvə arasında bir izolyasiya təbəqəsi var. Hər iki tərəf də naqil ola bilər, bu da naqillərin çəkilməsinin çətinliyini xeyli azaldır, buna görə də geniş istifadə olunur. İki tərəfli lövhənin hər iki tərəfi simlidir, lakin hər iki tərəfdəki telləri istifadə etmək üçün iki tərəf arasında düzgün bir dövrə əlaqəsi olmalıdır, dövrələr arasındakı "körpü" bir via adlanır. Vialar hər iki tərəfdəki telləri birləşdirmək üçün metal ilə doldurulmuş və ya örtülmüş bir PCB-də kiçik deşiklərdir. Vialar ilə hazırlanmış ikitərəfli dövrə lövhələrinə əsl ikitərəfli mis nüvəli PCB deyilir. O, həmçinin iki tərəfli dövrənin qoşulmasına ehtiyac qalmaması üçün dizayn edilə bilər, yəni adi birtərəfli dövrə lövhəsi ilə eynidir, lakin ikitərəfli dövrə lövhəsi ilə eyni quraşdırma effektinə nail ola bilər. Biz buna yalançı iki tərəfli mis PCB deyirik. İki tərəfli lövhə birtərəfli lövhədən iki dəfə çox sahəyə malik olduğundan, ikitərəfli lövhə birtərəfli lövhədə pilləli naqil problemini həll edir və digər tərəfə deşiklər vasitəsilə birləşdirilə bilər, buna görə də daha çox birtərəfli lövhədən daha mürəkkəb olan sxemlər üçün uyğundur.
İndi təqdim etdiyimiz, ikitərəfli termoelektrik ayırıcı mis substrat pcb və 2 qatlı mis dövrə lövhəsi PCB adlanan ikitərəfli mis pcbdir.

İki tərəfli mis PCB məhsulunun təqdimatı:

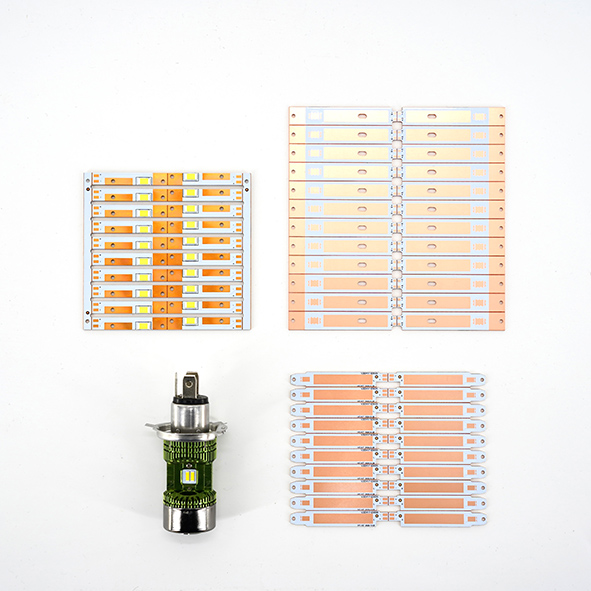

İki tərəfli mis pcb (iki tərəfli termoelektrik ayırma mis substratı PCB) ümumiyyətlə avtomobil yüksək və aşağı şüa inteqrasiya olunmuş işıq lövhələri və ya istilik yayılması tələbləri olan məhsullar üçün istifadə olunur. Yüksək güclü istilik yayılması yuxarı və aşağı tərəflərdəki böyük bosslar vasitəsilə əldə edilir və xarici istilik yayan alüminium hissələri istilik yayılması üçün ikitərəfli bosslara birləşdirilir; eyni zamanda, iki tərəfli mis pcb-nin yuxarı və aşağı cərəyanları vialar vasitəsilə birləşdirilir və yuxarı və aşağı işıqları idarə etmək üçün yalnız birtərəfli qaynaq elektrodları lazımdır. Muncuqlar parlaqdır, patron istilik yayılmasını həyata keçirir və dövrə keçiriciliyi həyata keçirir. Bu ikitərəfli termoelektrik ayırmadır. Məhsul böyük istilik yayılması, aşağı enerji istehlakı, sabit performans və asan quraşdırma üstünlüklərinə malikdir.

İki tərəfli termoelektrik ayırma pcb, istilik LED mis substrat pcb-də istilik keçirici yastıqdır (PAD) və elektrik LED mis substratındakı elektrodlara aiddir və ikisi izolyasiya materialları ilə ayrılır. Termal yastığın (PAD) funksiyası istilik, elektrodun funksiyası isə elektrik cərəyanını keçirməkdir. Bu ikitərəfli quruluş LED istilik yayılması dizaynını həyata keçirə və məhsulun sabitliyini təmin edə bilər. İki tərəfli termoelektrik ayırma pcb-nin quruluşu şəkildə göstərilmişdir:

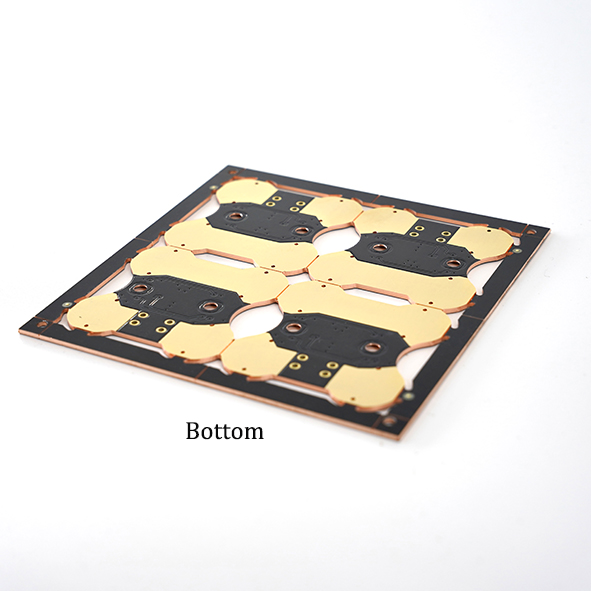

Həqiqi ikitərəfli mis nüvəli PCB (vasitəsilə) Saxta ikitərəfli mis PCB (vasitəsilə olmadan) 2 qatlı mis PCB 4 qatlı mis PCB

Fənərlər, sənaye mədənçi lampaları, avtomobil LED fənərləri, UV lampalar, səhnə proyeksiya lampaları, 5G rabitəsi, divar yuyan maşınlar, LED küçə lampaları, mexaniki avadanlıq və müxtəlif dəqiq və yüksək tələbatlı soyutma işıqlandırma cihazları

Uzun xidmət müddəti, səmərəli istilik yayılması, sabit tətbiq

Q1. Siz PCB istehsalçısısınız? Sizin fabrikiniz var?
A: Biz 12 ildən çoxdur ki, peşəkar çap dövrə lövhəsi istehsalçısıyıq, fabriklərimiz, maşınlarımız var, fabrik şəkillərimizə baxa bilərsiniz.
Q2. PCB nümunələrini pulsuz əldə edə bilərəmmi? Pulsuz çatdırılma mövcuddur?
A: Bəli, bütün detalları danışdıqdan və təsdiqlədikdən sonra sizə pulsuz PCB nümunələri verə bilərik. Ancaq pulsuz çatdırılma təklif etmirik, çoxlu məhsul alsanız, sizə bir qədər endirim edəcəyik.
Q3. OEM edirsiniz?
Cavab: Bəli. Biz çap dövrə lövhəsi istehsalçısıyıq, bütün PCB və PCBA prosesi üçün zavodlarımız və xüsusi avtomatlaşdırma avadanlığımız var və biz məhsulları dəqiq aşkar edib göndərə bilirik. Biz PCB və PCBA üçün birdəfəlik satınalma xidməti təqdim edirik.
Q4. Başqa bir təbəqədə substrat və elektrodlarla birbaşa təmasda olan istilik yastıqları ilə PCB istehsal edə bilərsinizmi?
A: Bəli, biz substratla birbaşa təmasda olan termal yastıqlarla PCB istehsal edə bilərik. Biz buna termoelektrik olaraq ayrılmış mis substratlar deyirik. Gerber məlumatını təsdiq üçün pcb@jbmcpcb.com e-poçtumuza göndərə bilərsiniz.
Q5. Mis nüvəli PCB istehsal üçün mis dəliklərə malik ola bilərmi?
A: Bəli, dövrəni birləşdirmək üçün mis nüvəli PCB-nin hər iki tərəfində mis dəliklər var, biz bunu əsl ikitərəfli mis substrat PCB adlandırırıq, metal nüvəli PCB-də uzun illər istehsal təcrübəmiz var.
