İzolyasiya edilmiş Delikli Alüminium PCB
İzolyasiya edilmiş deşik alüminium pcb Metal nüvəli alüminium keçirici olduğundan, DIP komponentləri sabitlənə bilməz. İzolyasiya edilmiş çuxur texnologiyası bu problemli metal nüvəli PCB istehsal prosesinin həllidir.
Sorğu göndərin
Məhsul təsviri
İzolyasiya edilmiş deşik alüminium PCB
İzolyasiya edilmiş Delikli Alüminium PCB
İzolyasiya edilmiş deşik alüminium pcb Metal nüvəli alüminium keçirici olduğundan, DIP komponentləri sabitlənə bilməz. İzolyasiya edilmiş çuxur texnologiyası bu problemli metal nüvəli PCB istehsal prosesinin həllidir.
İzolyasiya edilmiş deşik alüminium pcb materialı alüminium lövhədən (5052) + dielektrik təbəqədən + mis təbəqədən hazırlanır. İzolyasiya edilmiş delikli alüminium PCB birtərəfli alüminium substrat PCB-dən fərqlidir ki, alüminium əvvəlcədən qazılır, çuxur epoksi qatranla doldurulur və dielektrik təbəqə və mis təbəqə onun üzərində laminatlanır. Elektrik izolyasiyasını saxlamaq üçün DIP komponentlərinin alüminiumdakı boşluqdan keçməsi əsasən rahatdır. Alüminium nüvə elektrik əlaqələrinə icazə verə bilər və izolyasiya edilmiş deşik alüminium pcb adlanan deşiklər vasitəsilə izolyasiya edilə bilər.
İzolyasiya edilmiş deşik alüminium pcb materialı alüminium lövhədən (5052) + dielektrik təbəqədən + mis təbəqədən hazırlanır. İzolyasiya edilmiş delikli alüminium PCB birtərəfli alüminium substrat PCB-dən fərqlidir ki, alüminium əvvəlcədən qazılır, çuxur epoksi qatranla doldurulur və dielektrik təbəqə və mis təbəqə onun üzərində laminatlanır. Elektrik izolyasiyasını saxlamaq üçün DIP komponentlərinin alüminiumdakı boşluqdan keçməsi əsasən rahatdır. Alüminium nüvə elektrik əlaqələrinə icazə verə bilər və izolyasiya edilmiş deşik alüminium pcb adlanan deşiklər vasitəsilə izolyasiya edilə bilər.
İzolyasiya edilmiş Alüminium Pcb-nin quruluşu Aşağıdakı Şəkildə göstərilmişdir:

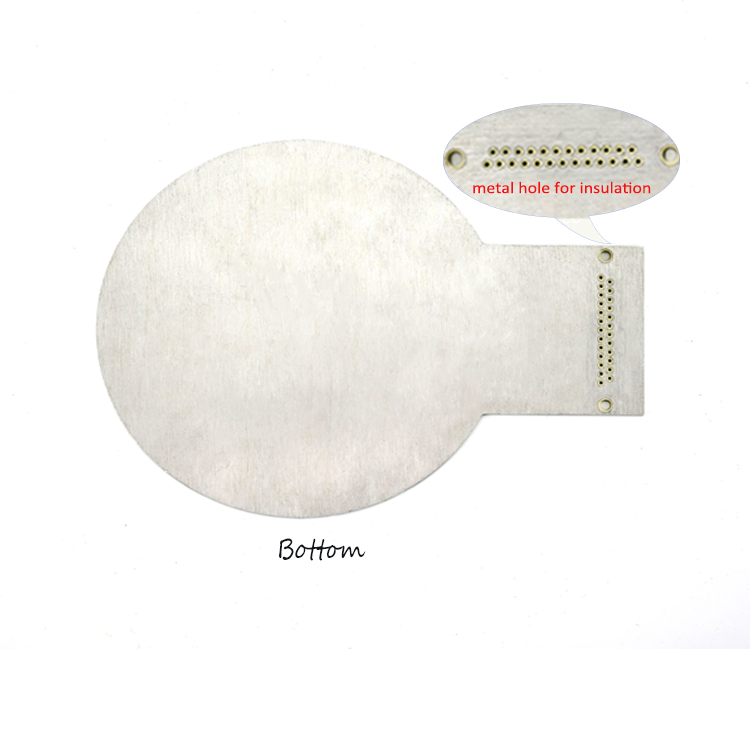

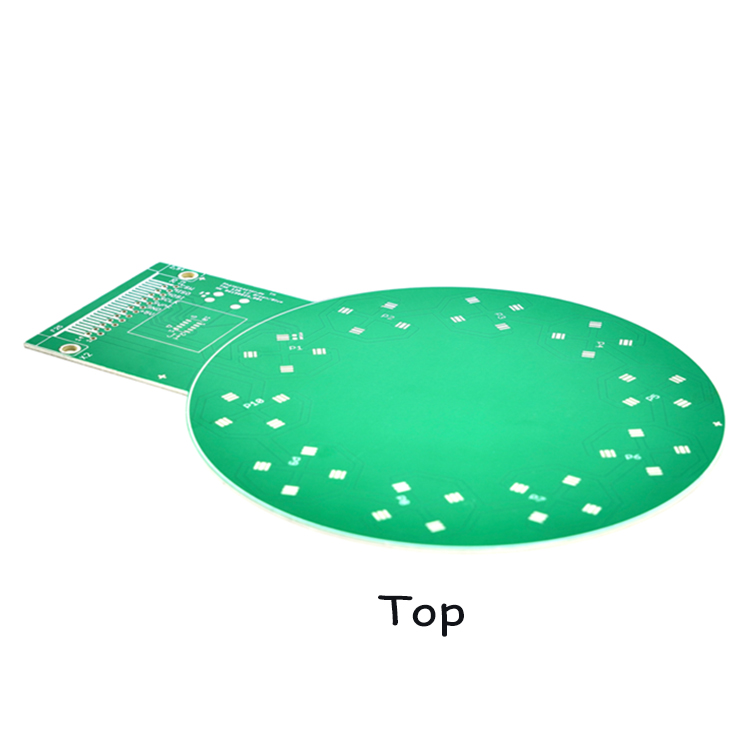

İzolyasiya edilmiş Delik Alüminium Pcb Məhsulunun Ön və Arxasının Sxematik Diaqramıï¼
İzolyasiya Deliği Alüminium Pcb Məhsulları və İstehsal Prosesi İstehsal Təlimatları
| Substrat | Alüminium (5052) |
| Qat sayı | 1L |
| Qalınlıq (mm) | 0,8MM~5,0MM (±10%) |
| İstilik keçiriciliyi (dielektrik təbəqə) | 0,8/1,5/ 2,0/3,0 Vt/m.K. |
| Mis folqa qalınlığı (um) | 35/70/105/140um |
| Lehim maskası rəngi | ağ/qara/mat qara/qırmızı/yaşıl/mavi/mat yaşıl |
| Xarakter rəngi | ağ/qara/narıncı/qırmızı/mavi |
| Formalaşdırma üsulları | CNC gongs, CNC V-kəsici, qəlib formalaşması, lazer kəsmə və freze |
| Yoxlama testi | AOI; yüksək sürətli uçan zond; e-test; Gərginlik testi |
| Səthi emal prosesi | HASL PULSUZ LEAD DNIG OSP |
| Çatdırılma vaxtı | 4-5 gün. |
İzolyasiya edilmiş çuxurlu alüminium Pcb məhsullarının tətbiqi halları:
Avtomobil LED işıqları, tibbi avadanlıq, mexaniki avadanlıq, DIP qablaşdırma.
İzolyasiya edilmiş Delikli Alüminium Pcb Məhsullarının Üstünlükləri:
Uzun xidmət müddəti, səmərəli istilik yayılması performansı, sabit, geniş tətbiq diapazonu.
Tez-tez verilən suallar
Q1. Siz istehsalçısınız? Sizin fabrikiniz var?
Cavab: Biz 12 ildən artıqdır ki, çap dövrə lövhələrinin peşəkar istehsalçısıyıq. Bizim fabriklərimiz var və fabriklərimizin şəkillərini görə bilərsiniz.
Q2. PCB nümunələrini pulsuz əldə edə bilərəmmi? Pulsuz göndərmək mümkündürmü?
Cavab: Bəli, bütün detalları danışdıqdan və təsdiqlədikdən sonra sizə pulsuz PCB nümunələri verə bilərik. Ancaq pulsuz çatdırılma xidməti göstərmirik, çoxlu məhsul alsanız, sizə bəzi endirimlər edəcəyik.
Q3. OEM edirsiniz?
Cavab: Bəli. Biz çap dövrə lövhələrinin istehsalçısıyıq. Bütün PCB prosesi üçün dəqiq yoxlanılan və göndərilən zavodlarımız və xüsusi avtomatlaşdırma avadanlıqlarımız var.
Q4. Alınan PCB-nin keyfiyyət problemi ilə necə məşğul olmaq olar?
Cavab: PCB istehsalı təşkil edilməzdən əvvəl layihəmiz müştərinin gerberinə uyğun olaraq təsdiq üçün müştəriyə istehsal materialları və EQ təqdim edəcək və göndərmə 100% dəqiqliklə sınaqdan keçiriləcək. Keyfiyyət problemi olarsa, materialı müştəriyə pulsuz dolduracağıq.
Cavab: Biz 12 ildən artıqdır ki, çap dövrə lövhələrinin peşəkar istehsalçısıyıq. Bizim fabriklərimiz var və fabriklərimizin şəkillərini görə bilərsiniz.
Q2. PCB nümunələrini pulsuz əldə edə bilərəmmi? Pulsuz göndərmək mümkündürmü?
Cavab: Bəli, bütün detalları danışdıqdan və təsdiqlədikdən sonra sizə pulsuz PCB nümunələri verə bilərik. Ancaq pulsuz çatdırılma xidməti göstərmirik, çoxlu məhsul alsanız, sizə bəzi endirimlər edəcəyik.
Q3. OEM edirsiniz?
Cavab: Bəli. Biz çap dövrə lövhələrinin istehsalçısıyıq. Bütün PCB prosesi üçün dəqiq yoxlanılan və göndərilən zavodlarımız və xüsusi avtomatlaşdırma avadanlıqlarımız var.
Q4. Alınan PCB-nin keyfiyyət problemi ilə necə məşğul olmaq olar?
Cavab: PCB istehsalı təşkil edilməzdən əvvəl layihəmiz müştərinin gerberinə uyğun olaraq təsdiq üçün müştəriyə istehsal materialları və EQ təqdim edəcək və göndərmə 100% dəqiqliklə sınaqdan keçiriləcək. Keyfiyyət problemi olarsa, materialı müştəriyə pulsuz dolduracağıq.
Qaynar Teqlər: İzolyasiya edilmiş Alüminium PCB, Çin, Fabrika, İstehsalçılar, Təchizatçılar, Qiymət, Çin istehsalı
